La dynamique des rivières côtières !






Pluviométrie et hauteurs d'eau des rivières en temps réel sur quelques stations (données non expertisées), et carte des bassins versants suivis par EduMed-Obs.

- pluvio - : pluviométrie mesurée par les stations du topic METEO.

- hydro - : hauteur d'eau mesurée par les stations du réseau Vigicrues. Le nom associé indique le cours d'eau concerné.

Les données hydro mises en avant dans le réseau EduMed-Obs.

Visualisations de bassins versants en 3D dans les départements des Alpes Maritimes et du Var.

Données du jour courant et recherche de données à des dates passées (données non expertisées)

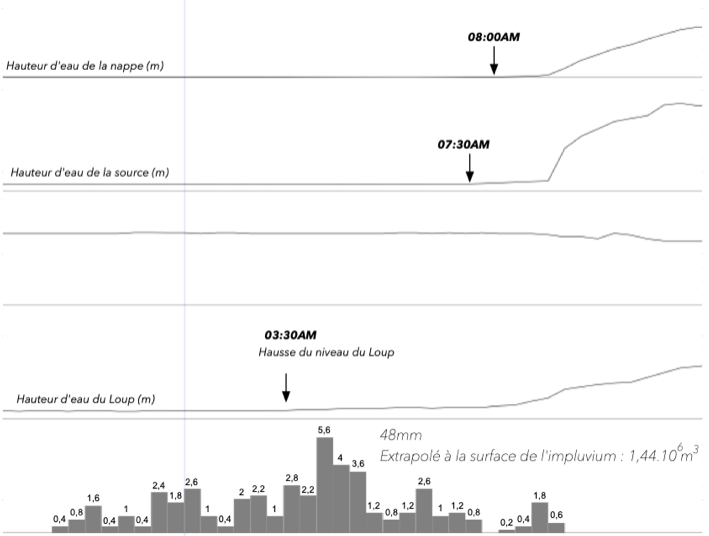

Les histogrammes ci dessous illustrent la pluviométrie.

Les courbes correspondent à des données de hauteurs d'eau.

Remplir les champs suivants pour accéder à des dérouleurs spécifiques

Comment choisir ?

  • Pour sélectionner tous les dérouleurs d'une date passée : entrer simplement la même date dans les deux champs concernés
  • Pour sélectionner des dérouleurs d'une station en particulier :
    • choisir des stations
    • choisir une date de départ et une date de fin
Quelques règles :
  • L'ensemble des dérouleurs disponibles affichés ne se fera que pour une seule et même date !
  • Pour les dérouleurs passés d'une seule station, la période de temps choisie ne pourra dépasser un mois complet !
  • Pour les dérouleurs passés de plusieurs stations, la période de temps ne pourra pas dépasser une semaine, et le nombre de stations sera de dix au maximum !
C'est parti !
Selectionner une date de départ :
Selectionner une date de fin :

Données du jour courant et recherche de données des jours précédents (données non expertisées)

Remplir les champs suivants pour accéder à des dérouleurs spécifiques

Comment choisir ?

  • choisir des stations dans les listes ci-dessous (acronyme station, ville, et cours d'eau pour les stations hydro);
  • choisir une date de départ et une date de fin.

C'est parti !
Selectionner une date de départ :
Selectionner une date de fin :

Etudes de cas en hydrologie, sélectionnées pour leur intérêt pédagogique

Séries temporelles archivées pour leur intérêt pédagogique

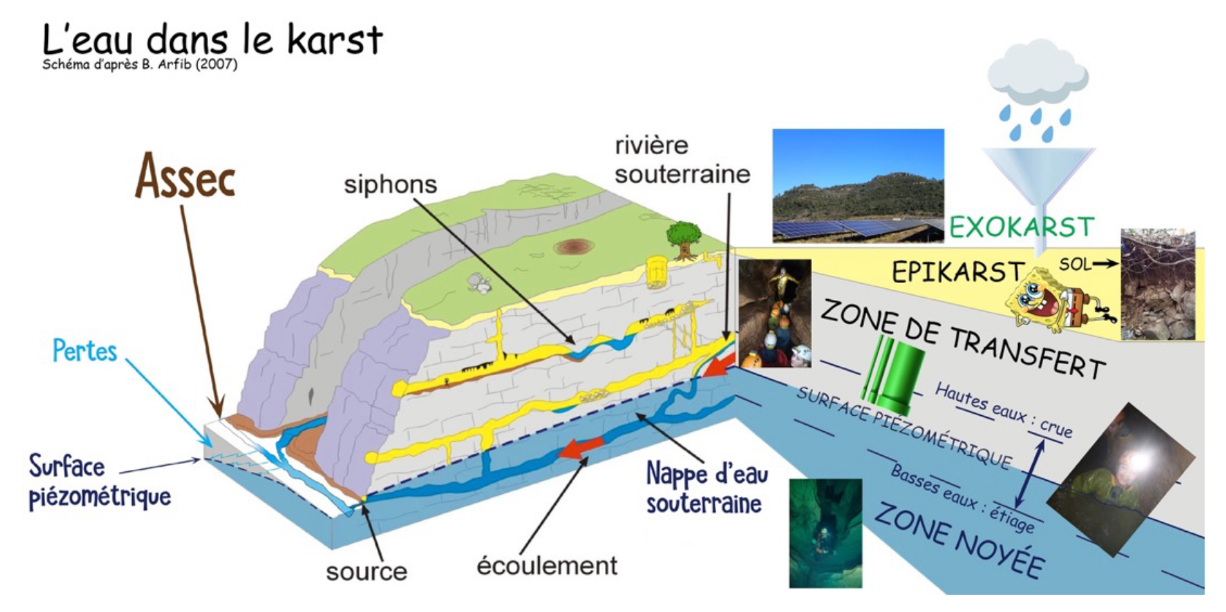

Chaque lien permet d'accéder à un ensemble de données correspondant à une série temporelle (englobant pluviométrie, eaux souterraines et débit de rivière)

Ces données permttent de rédiger des rapports et des analyses sur le comportement des eaux souterraines liées aux précipitations et au flux des rivières.

Accès à la description des cavités (avens et grottes), équipées de capteurs >
22/11 au 25/11 2019 : Variations de la hauteur d'eau de l'Issole, suite à un épisode méditerranéen
Etude de cas permettant de comparer les variations de hauteur d'eau dans l'Issole pendant l'épisode méditerranéen du 23 novembre 2019.

19/03 au 10/05 2019 : Suivi de la température et hauteur d'eau dans le cours d'eau du Gapeau de la mi-mars à la mi mai 2019
Du 19 mars au 10 mai 2019 les sondes ont enregistré les variations de température et de pression absolue dans le cours d’eau avant d’être récupérées. Avec leurs enseignants de sciences, les élèves du collège « Vallée du Gapeau » de Soliès-Pont ont instrumenté la rivière à l’aide d’une paire de sondes Reefnet prêtées par l’observatoire EDUMED. Un des capteurs a été fixé sous un pont grâce à l’étrier inox conçu par les spéléologues du CDS83. L’autre est resté au collège pour mesurer les variations de la pression atmosphérique. Les données montrent la sortie de l’étiage hivernal du fleuve côtier ainsi qu’une série de mises en charge liées aux pluie printanières. Le fichier téléchargeable comprend les données brutes de chaque capteur (celui installé dans la rivière et celui à l'air libre).

01/10 2015 : Cavité du Beget (La Brague - 06) - source CDS06
Episode cévenol sur les communes de Biot, Valbonne, sur le bassin de la Brague en Octobre 2015.

01/02 au 11/02 2016 : Rivière souterriane Planesselve
Série temporelle du suivi de la hauteur d'eau de la rivière souterraine de Planesselve (83) / Données > Bruno ARFIB/CDS83/SpéléH2O Université Aix-Marseille / www.karsteau.fr

23/02 au 09/03 2016 : Grotte Truebis
Série temporelle du suivi de la hauteur d'eau et des précipitations de la grotte Truebis (83) / Données > BRGM/SpéléH2O/ www.karsteau.fr

29/09 au 03/11 2014 : Baume de Dardennes
Série temporelle du suivi de la hauteur d'eau et de la conductimétrie de la Baume de Dardennes (83) / Données > Bruno ARFIB/CDS83/SpéléH2O Université Aix-Marseille / www.karsteau.fr

Le site de l’observatoire hydrologique est à la confluence d’une source pérenne se déversant dans le Loup au lieu dit du « Pont-du-Loup ». Sur ce même site, toute l’activité économique autour de la ressource hydrique est présente. On y trouve tout aussi bien le canal du Foulon alimentant la majorité du bassin grassois, qu’une centrale hydroélectrique alimentée par un réservoir creusé dans le falaise, sous le village de Gourdon.

Ce site exceptionnel recèle également d’autres particularités. Citons celles qui faciliteront la compréhension du fonctionnement de l’observatoire.
(1) Le contraste du débit de la source à l’étiage (moins de 10L.s-1) et en crue (plusieurs m3.s-1, en cours d’estimation)
(2) La densité des cavités sur moins d’un hectare. On en dénombre un peu moins d’une dizaine. Ces cavités situées à des altitudes différentes se mettent successivement en eau, fonction de l’intensité des crues. Au cours d’un événement météorologique intense, on observe donc la séquence suivante : augmentation du débit de la source, saturation du débit et mise en eau de la cavité de plus basse altitude, puis fonction de l’événement, mise en eau progressive des cavités par ordre croissant d’altitudes.

Autre point d’intérêt, les eaux qui ressortent en ce lieu drainent le karst sus-jacent, dont la géométrie est la conséquence d’un empilement de nappes constituant les premiers chaînons de l’Arc de Castelanne (voir la partie « situation géologique »). Les points d’entrée ayant été identifiés, l’observatoire étend ses compétences en installant un réseau maillé de stations météorologiques sur l’impluvium.

Cet objet géologique et hydrologique constitue donc une opportunité dont l’intérêt tient autant de questions de recherche (comportement de la nappe, dynamique de l’écoulement…), que d’éducation au risque naturel, cela par de multiples entrées disciplinaires, interdisciplinaires , et à des niveaux de complexité adaptables.

L’ambition de cet observatoire consiste à quantifier la réponse du massif aux évènements météorologiques. Cette quantification est multi-paramètre (hauteur d’eau déduit de la mise en pression, conductivimétrie, température), multi-site, et l’acquisition de la donnée se fait en temps réel, consultable sur une page dédiée du site d’EduMed-Obs.

Le chantier de l’observatoire, initié en 2018, est en cours de développement. A ce jour, toutes les cavités ont été reliées par câblage électrique et réseau. L’ensemble est géré par un système d’acquisition autonome. Cependant, les cavités sont toujours en cours d’ouverture et d’exploration, le collecteur principal n’ayant toujours pas été atteint. L’installation de quelques capteurs demeure encore en cours de conception (hauteur d’eau et débit de la source), et les travaux prévus pour l’année 2023.

Pour terminer cette présentation générale, EduMed-Obs remercie Francis Schira et son association Océane Transmission, les spéléologues et tous les volontaires qui ont participé, participent et seront encore présents sur les chantiers finis et à venir.

L'observatoire est placé au coeur d’une incision de relief, correspondant à l’érosion dont le Loup est l’acteur principal. Les premières centaines de mètre des reliefs correspondent donc à l’empilement des étages sédimentaires. La géométrie des couches peu plissées se caractérise par un azimut moyen N10 et un plongement vers le Nord d’une dizaine de degrés. Il peut être décrit u Sud depuis le Trias (250 Ma), dont dont les premiers étages reposent sur le socle des Massifs des Maures et du Tanneron, jusqu'au Crétacé (100 Ma) culminant à 800 mètres d'altitude au-dessus de Grasse. Sa continuité depuis le socle lui vaut le nom d’unité autochtone, par contraste aux terrains subissant des déformations et déplacements liés à l’histoire tectonique de la région durant tout le Cénozoïque.

Le Pont du Loup repose en grande partie sur des dépôts gravitaires et fluviatiles, en discordance sur le contact entre séries triasiques et jurassiques inférieures (Survol du bloc diagramme et coupe Ouest-Est). L’incision est donc stoppée sur le Keuper (Trias supérieur) de composition argilo-marneuse. Cet étage est régionalement reconnu, au regard de ses propriétés particulières : (1) son imperméabilité qui en fait une base d’aquifère efficace et (2) son comportement rhéologique élastique qui facilite le décollement de la série sédimentaire, observée dans la structuration de l’Arc de Castellane.

L’imperméabilité explique l’exsurgence des eaux du karst creusé dans la série jurassique sus-jacente. Les sources observables suivent ainsi ce contact depuis le Pont du Loup jusqu’à Gréolières : Citons les sources de Bramafan et celles du Foulon (300L.s-1). Quant à sa rhéologie particulière, elle constitue la « couche savon » des chevauchements successifs qui se mettent en place sur le plateau de la Malle (bloc diagramme et coupe Nord-Sud)

L’empilement des nappes constituant, d’une part les plateaux de Caussols et de Cavillore (1000 mètres), et d’autre part le plateau de Calern (1200 mètres) se manifeste en surface par la répétition de la série sédimentaire et la topographie très symétrique en succession de falaises- plateaux. Chaque chevauchement provoque un gain de 200 mètres d’altitude, constituant une partie de l’épaississement crustal caractéristique de la formation des chaînes de montagne.

Dans les profondeurs, la géométrie de ces chevauchements est également redondante. Chaque unité tectonique, appelée écaille, présente une déformation en synclinal d’axe Ouest-Est et dont la base correspond au Keuper. Chaque écaille est donc assimilable à une cuvette étanche et constitue de ce fait un bon aquifère. La déformation cassante et les contacts entre ses écailles préservent cependant des passages pour l’eau, rendant la circulation des eaux complexe à comprendre. La communication entre ces nappes en en plus changeante selon la saturation du massif (inversion de courants et limite d’impluvium fluctuante).

En première approximation, l’exsurgence du Pont du Loup correspond aux eaux souterraines circulant dans l’autochtone, le plateau de la Malle. La captation des eaux de pluies correspond donc à une superficie de 40km2. Mais quelques marquage depuis des avens du plateau de Cavillore et de Caussols ont révélé un drainage en direction du Pont du Loup.

Coupe AB (cliquez pour zoomer) :

Coupe CD (cliquez pour zoomer) :
